Конструктивные особенности

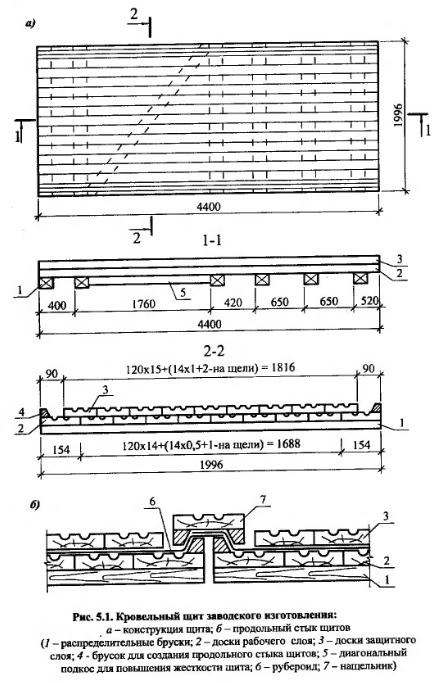

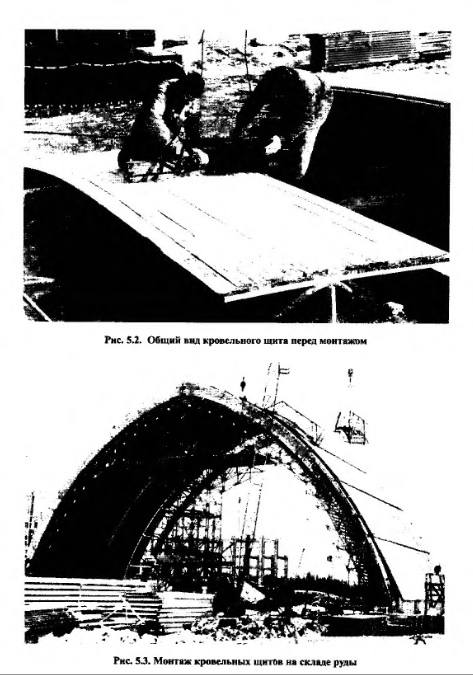

Настилы из досок или брусков применяются в покрытиях в виде основы под кровли различных типов, либо в качестве самостоятельных кровельных щитов заводского изготовления. На рис. 5.1 показана конструкция кровельного дощатого щита, применяемого в покрытиях большепролетных складов минеральных удобрений, на рис. 5.2 - общий вид кровельного щита и на рис. 5.3 - монтаж этих щитов на одном из складов. Щиты изготавливаются из "продороженных" досок - одновременно с острожкой досок на пласта выбираются две полукруглые выемки, которые служат для лучшего стока воды по доскам защитного слоя, а в досках рабочего слоя - для вентиляции.
Настилы участвуют в обеспечении пространственной жесткости и устойчивости покрытий зданий и сооружений. Вместе с тем, они относятся к менее ответственным конструкциям, для изготовления которых допускается использовать древесину 3 сорта, при этом расчетное сопротивление древесины изгибу принимается равным 13 МПа.

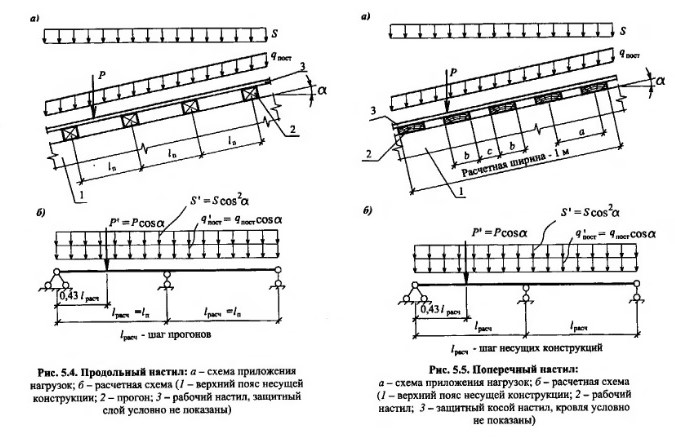

Различают два типа настилов (рис. 5.4, 5.5): продольный - доски рабочего слоя настила располагаются перпендикулярно коньку кровли; поперечный - доски рабочего слоя настила располагаются параллельно коньку кровли.
Поперечные настилы конструируют однослойными: сплошными или разряженными, в виде обрешетки (под кровлю из штучных материалов: оцинкованных стальных листов, волнистых асбестоцементных листов, черепицы и других аналогичных материалов) или в виде двойного перекрестного настила (под мягкую, рулонную кровлю).
Двойной перекрестный настил состоит из двух слоев: нижнего - рабочего и верхнего - защитного. Защитный косой слой выполняется из досок толщиной 16...32 мм, шириной не менее 100 мм, укладываемых под углом 45...60° к рабочему слою. Защитный слой обеспечивает совместную работу всех элементов настила, защищает рулонную кровлю от разрывов при короблении и растрескивании более толстых досок рабочего слоя.
Толщина и шаг досок рабочего настила определяются расчетом и типом кровли. Доски рабочего настила должны иметь длину, достаточную для перекрытия двух пролетов. При стандартной длине досок по существующему сортаменту до 6,5 м такой настил может применяться только при шаге несущих конструкций не более 3 м.



А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
