Клееные деревянные балки

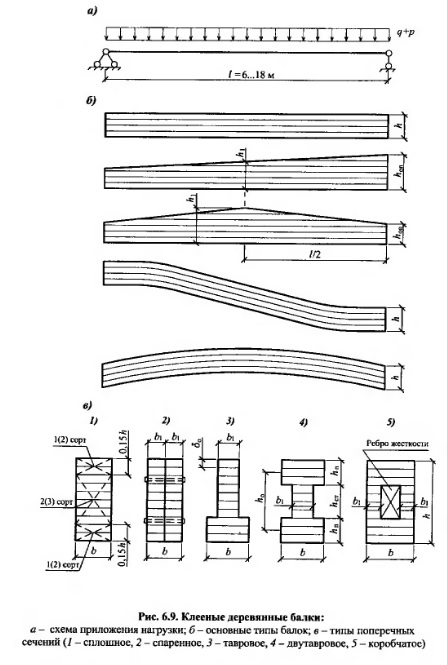

Основные типы клееных деревянных балок (постоянного по длине сечения, односкатные, двускатные, ломаного очертания и криволинейные) и их поперечные сечения показаны на рис. 6.9. Основным типом поперечного сечения является прямоугольное сечение постоянной высоты, другие типы сечений применяются при техникоэкономическом обосновании.

Расчет клееных деревянных балок ведется по известным формулам для изгибаемых элементов (см. параграф 3.5.) с введением поправочных коэффициентов к моменту сопротивления сечения и расчетному сопротивлению древесины на изгиб, учитывающих толщину слоев, высоту сечения, наличие ослаблений и другие факторы для клееных элементов. Оценку плоского напряженного состояния клееных балок на действие главных растягивающих напряжений в приопорных зонах рекомендуется производить по рекомендациям пособий [4, 16]. В односкатных и двускатных балках опасное сечение (с максимальными напряжениями от изгиба) не совпадает с сечением, в котором возникает максимальный изгибающий момент, и находится на расстоянии xм от опоры с меньшей высотой. При равномерно распределенной нагрузке по всему пролету хм находится по формулам: а) для балок прямоугольного сечения

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
