УСТРОЙСТВО ШВОВ

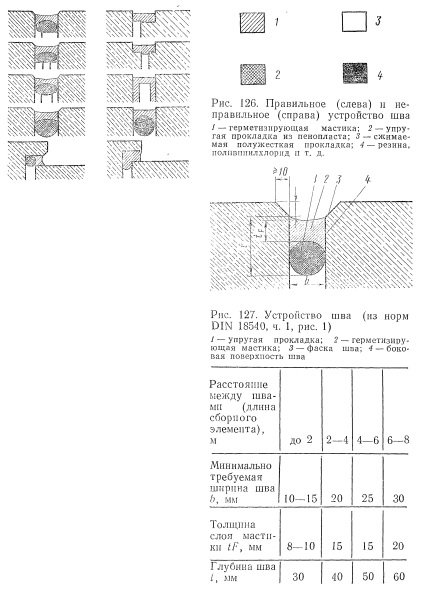

Правильно и неправильно организованные швы показаны на рис. 126. Очень эффективным является устройство фасок, которые не только уменьшают опасность образования трещин в местах примыкания герметика к конструкции, но и лучше организуют сам шов (рис. 127).

Герметизирующие мастики хорошо держатся при наличии параллельных чистых кромок стыкуемых элементов конструкций, а также при достаточной прочности основания, поверхность которого не должна быть пористой и иметь песчаную структуру. Высококачественные герметики требуют, кроме того, определенной подготовки основания, грунтовки его праймерами, которые обеспечивают надежное сцепление мастики с основанием.

Ширина шва зависит от ожидаемых деформаций строительных конструкций, а также от вида герметика; глубина шва, в свою очередь, зависит от его ширины. Она должна составлять от 2/3 до 3/4 ширины шва.

Методы определения ширины шва:

а) ширину шва можно рассчитать, если известны величины ожидаемых деформаций в шве и расчетная деформация герметика.

Пример:
Ожидаемая деформация — 4 мм, расчетная деформация герметика (относительная) — 20%.
Формула для расчета ширины шва b 20 : 100=4 : b
b = 20 мм;

б) ширина шва может быть определена также по эмпирической формуле

ширина шва b = 4,5 • l/1000, где l — средняя длина стыкуемых элементов;

в) для тех же целей можно воспользоваться табл. 5 норм DIN 18540 («Уплотнение швов сборных, бетонных и железобетонных элементов наружных стен многоэтажных зданий с помощью герметизирующих мастик»). Хотя эта таблица разработана для сборных бетонных элементов, однако ею можно воспользоваться и при расчете швов в наружных кирпичных стенах. В случае применения облицовочных камней, керамической плитки, фасонных облицовочных деталей (например, поясков, карнизов), металла и, конечно, деталей из пластмасс целесообразно дополнительно увеличить ширину шва (до 100% от приведенной в таблице). Чтобы ширина шва не превышала 25 мм, рекомендуется соответственно уменьшить расстояние между швами.

Упругие прокладки в швах следует делать из непорпстого шнура круглого сечения, лучше всего — пенопластового, чтобы сцепление прокладки с мастикой было возможно меньшим. Наличие в шве бумаги, остатков пленки, кусков утеплителя и другого мусора снижает эффективность герметизации и способствует появлению разрывов в швах. Наличие масел и битума также отрицательно сказывается на состоянии герметика.

Ограничения максимальных деформаций в шве можно добиться за счет сокращения расстояния между швами, особого устройства участков крепления стыкуемых элементов и других сложных участков стыка, уменьшения воздействия факторов ползучести, набухания (усадки) и температурных факторов.

Общая абсолютная деформация внутри стыка ни в коем случае не должна превышать 5 мм; лучше всего довести ее до 3 мм, не более. Для этого следует прежде всего определить температурные деформации и исходя из них назначить необходимые расстояния между швами. Затем необходимо определить крепежные и другие сложные участки швов, чтобы по возможности выровнять деформации во всех швах. И только после того как будет дана окончательная оценка предполагаемых деформаций от ползучести, усадки и набухания, а также решены конструктивные мероприятия (нащельники, облицовка), следует приступить к выбору герметика.

Термические напряжения можно уменьшить путем принятия ряда мер — от окраски, обладающей отражающими свойствами, до устройства теплоизоляции по всей наружной поверхности конструкции.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980

??????????
