Облицовочные стенки
Под понятием «облицовочные стенки» имеются в виду самонесущие лицевые стенки из искусственного (в исключительных случаях — из естественного) камня, которые на каждом зтаже крепятся к железобетонным перекрытиям или к специальным консолям из стальных уголков.
Для устройства наиболее тонких самонесущих облицовочных стенок может быть использован узкий облицовочный камень, применяемый обычно для устройства декоративных поясков на фасадах, но так как этот камень тоньше всех ранее упоминавшихся облицовочных материалов, то при кладке облицовочных стенок должны быть обеспечены:
надежное сцепление стенки с несущей конструкцией; связь с несущей частью стены (5 проволочных анкеров из нержавеющей стали на 1 м2 поверхности стены);

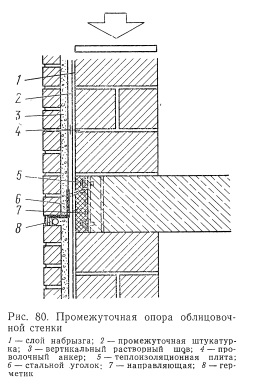

особо эффективное водозащитное покрытие таких стенок. Кладка облицовочных стенок. Для надежного сцепления облицовочной стенки с основным массивом стены на последнюю со стороны будущей облицовки сначала наносят набрызгом цементный раствор, а затем штукатурят ее раствором группы II или Па (толщина штукатурного слоя 1,5 см). В процессе последующей кладки облицовочной стенки из «поясных» камней, как и при устройстве двухслойной облицовочной кладки без воздушной прослойки, производят послойную заливку пластичного раствора в вертикальный растворный слой толщиной 1,5—2 см (рис. 80).
Температурные швы. В тонких облицовочных стенках температурные влияния сказываются больше, чем в толстых. Кроме того, нагрев тем интенсивнее, чем темнее материал облицовки, так как темная поверхность стены практически не отражает подающие на нее солнечные лучи.
Исследования. Федерального объединения германской промышленности по производству кирпича [31] показали, что при температуре наружного воздуха + 26° С белая ткань под прямыми лучами солнца нагревается до +35° С, зеленая — до +55° С, а черная — до +65° С. В зависимости от коэффициента температурного удлинения облицовочного материала в тонких облицовочных стенках должны быть предусмотрены свои температурные швы вне зависимости от шага деформационных швов в здании.
При этом фасад следует членить таким образом, чтобы горизонтельные швы облицовки назначались в зависимости от высоты этажа, например, под каждым опорным элементом облицовки, а вертикальные — с шагом 6—8 м. Особенно важно устройство вертикальных температурных швов вблизи углов здания.
Температурные швы в облицовочных стенках следует уплотнять долговечными эластичными герметиками. (Устройство таких швов и уплотняющие материалы для них см. в разд. 3.7.)
А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
