Многослойные стены с воздушной прослойкой
Упомянутых трудностей можно избежать, если между несущей частью стены и облицовочным слоем имеется воздушная прослойка, сообщающаяся с наружным воздухом.
Конструкция наружной стены с облицовкой, рекомендуемая нормами. Кладка лицевой стенки производится после возведения несущего слоя. Соединение обоих слоев осуществляется проволочными анкерамн. Согласно нормам DIN 1053, толщина воздушной полости должна составлять 6 см, воздушная полость должна сообщаться с наружным воздухом посредством вентиляционных отверстий, располагаемых в цокольной и парапетной (карнизной) частях здания, а также под и над проемами в наружной стене.
Функция вентиляционных отверстий состоит в создании тяги («каминного эффекта») между нижними и верхними отверстиями, которая способствует удалению как дождевой влаги из облицовочного слоя, так и диффузионной — из несущего. Такой способ вентилирования стен достаточно эффективен даже зимой. Кроме того, исключается перегрев наружной поверхности летом, что, в свою очередь, уменьшает температурные напряжения в стенах.
Большую роль играет проблема обеспечения чистоты вентиляционного слоя, т. е. защиты воздушной прослойки от накапливания в процессе кладки остатков раствора и кусков щебня. Образование пробок не только значительно уменьшает воздушный поток, но и создает «мостики» влагопереноса от облицовки к несущей части конструкции, что практически исключает эффект двуслойности стены (см. 3.3.4).

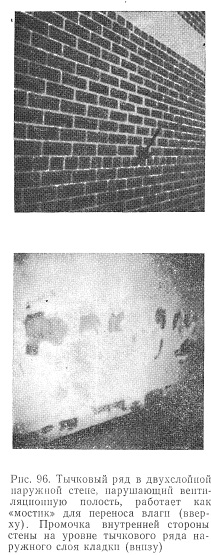

Воздушная прослойка не должна иметь пропусков в углах, подкованных участках и на участках опирания перекрытий. Устройство в отдельных местах сплошной кладки без воздушной полости (например, из прочностных соображений) существенно снижает эффект от вентиляционной прослойки для здания в целом (рис. 96).
Необходимо отметить и недостаток двухслойной кладки наружных стен, заключающийся в том, что проветривание пустоты создает дополнительную потерю тепла до 20%. Поэтому в соответствии с нормами DIN 4108 несущая часть стены должна быть рассчитана на полное обеспечение необходимого уровня теплоизоляции; в целях сохранения общего теплового баланса здесь может идти речьи о введении дополнительного теплоизоляционного слоя.
Дополнительная теплоизоляция. В общем случае такую изоляцию помещают на наружной стороне внутреннего слоя стены. При этом общее расстояние от облицовочного слоя до несущей стены должно быть увеличено, но не более чем до 12 ем, а толщина воздушной прослойки должна быть не менее 5 см (по Каммереру).
В качестве теплоизоляции следует применить не корродирующий, воздухонепроницаемый материал, который в то же время не препятствовал бы паропроницанию и не переувлажнялся (например, плиты из минеральных волокон). Крепление теплоизоляции должно быть надежным, чтобы при любых обстоятельствах исключать ее отслоение от поверхности стены.
Дополнительная изоляция, которую иногда устраивают с помощью засыпки теплоизоляционным материалом всего пространства между наружным и внутренним слоями кладки, должна быть категорически отвергнута. Если изоляционный материал обладает замкнутыми порами, вода, хотя бы один раз проникшая внутрь полости, сразу скапливается на наружной поверхности зерен материала засыпки и таким образом может достичь несущего массива стены. Так как вентиляция в слое засыпки практически отсутствует, затрудняется и испарение скопившейся в засыпке влаги.
Слабые места. Ниши для отопительных приборов, бетонные перемычки, оконные н дверные откосы, а также борозды в стенах всегда являются местами возможных нарушений теплоизоляционных качеств воздуха внутренних помещений чем процесс диффузии.
Недостаточная теплоизоляция прослеживается по черно-серым пятнистым загрязнениям, проступающим изнутри на стенах помещений (черный грибок). Если после появления таких пятен не будут незамедлительно приняты меры по обеспечению необходимой теплоизоляции стен, то следует ожидать последующего разрушения штукатурки и повреждения кирпичной кладки стен (рис. 98).
А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
