Бетоны, модифицированные добавкой тринатрийфосфата
При строительстве современных гидро- и атомно-энергетических сооружении объем укладываемого монолитного бетона достигает нескольких миллионов кубометров. Для интенсификации работ бетонирование производят на обширных площадках слоями большой (до l м) толщины; транспортировать бетонную смесь, обычно приготовляемую на централизованных бетоносмесительных узлах, зачастую приходится на расстояние 10— 30 км. К таким смесям предъявляются особые требования, основным из которых является замедленное структурообразование в начальный период времени. Каждая последующая порция бетона должна укладываться и уплотняться до того, как схватится ранее уложенный бетон.
Эффективными замедлителями схватывания являются электролиты, взаимодействующие с цементом с образованием высокодисперсных продуктов, например фосфаты щелочных металлов, в частности тринатрийфосфат (Na3P04).

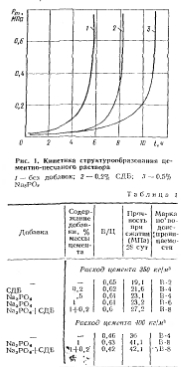

Трннатрийфосфат пластифицирует бетонную смесь примерно так же, как и широко применяемая ССБ. Однако Na3P04 сильнее замедляет процесс структурообразования (рис. 1) из-за появления на поверхности зерен цемента плотной пленки из ортофосфата кальция, препятствующей проникновению молекул воды в зону реакции. Пластификация и сильное замедление процесса структурообразования облегчает работу с бетонной смесью, особенно и летнее время.
Исследовали влияние фосфатных добавок на прочность, водонспроницаемость и морозостойкость бетонов. Исходным сырьем служили кварцевым песок с WKp=l,l; гранитный щебень фракции 5—-10 мм и портландцемент марки М 500 Новороссийского цементного комбината.
Действие Na3P04 отличается некоторым замедлением твердения в раннем возрасте (до 3 сут) с последующим ростом прочности. К 28- суточному возрасту прочность увеличивается на 139—158%, что превышает эффект, полученный от использования Других добавок.
Эффективность действия фосфатных добавок подтвердилась и при исследовании бетонов марок М 200 и М 30U Соотношения Ц:П:Щ для этих бетонов были (приняты соответственно 1:2:2:2,9 и 1:1:3,5. Наряду с индивидуальными добавками в смеси вводили и комплексную, собой сочетание электролита и ПАВ. Одинаковая удобоукладываемость бетонных iccefi достигалась изменением ВЩ. Данные табл. 1 убедительно о положительном влиянии пользованных химических добавок на которые свойства бетонов. Так, предел прочности при сжатии бетонов во всех случаях на 12—15% выше, чем у образцов без добавок. Характерно и величины ВЩ, наиболее отчетливо проявляющееся при использовании фосфатных добавок.
Водонепроницаемость бетонов опредиляли по ГОСТ 11(2730, 5—78. Установлено, что бетоны с фосфатными добавка имеют марки по водонепроницаемое п несколько раз выше по сравнению образцами без добавок. Из добавок наибольшее влиянии на водонепроницаемость бетона Na3P04, увеличивая се в 3 раза при концентрации добавки 0,5—ll массы цемента.
Применение СДБ сказалось в меньшей степени на рассматриваемом показателе. В то же время сочетание эти веществ (Na3P04 + СДБ) позволил получить наибольший эффект повыше пня прочности и водонепроницаемо бетонов марок М 200 и М 300. В последнем случае при расходе 400 кг/м-1 получена водонепроницаемость, Превышающая марку В-8. 3l позволило усилить уплотняющий факт. достигаемый при действии ка дою из компонентов в отдельности.
Характерной особенностью исследуемых добавок являлась и их способное повышать морозостойкость бетонов. В обоих случаях получена однако высокая морозостойкость (Мрз 300), более чем в 2 раза показатель бетона без добавки. Однако остаточные деформации (рис вычисленные при определенном циклов замораживания и оттаивай дают сравнительную оценку этим добг кам. Наиболее интенсивно накапливая ся дефекты структуры у бетонов добавок, патом у бетонов с добавками и бетонов с комплексной байкой. Выявленная зависимость поз лист отдать предпочтение комллекс добавке.

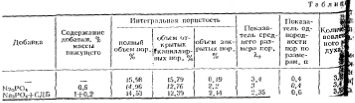

Значительное повышение прочите водонепроницаемости и морозостойка бетонов с фосфатными добавками М< но рассматривать как следствие пр ходящих в материале. Интегральные параметры СГ по ГОСТ 12730.
