Железобетонные объемные блоки в зарубежном домостроении
Во многих зарубежных странах имеются определенные достижения в развитии исследований и экспериментальных работ, а также практике применения в жилищно-гражданском строительстве объемных элементов. Это подтвердил состоявшийся в ВНР в мае 1973 г. симпозиум по объемно-блочному домостроению.
Объемно-блочное домостроение в разных формах нашло применение более чем в 18 странах Европы, Америки и Азии. Насчитывается более 100 различных систем и фирменных способов изготовления блоков и возведения из них зданий, не считая использования сантехкабин в домах традиционных типов.
Естественно, не все эти системы и способы равноценны: по некоторым из них осуществляется промышленное изготовление блоков и массовое строительство зданий, другие проходят стадию эксперимента, третьи вообще прекратили развитие после постройки одного или нескольких объектов.
Для многоквартирных домов высотой более двух этажей в европейских странах и в США применяются преимущественно железобетонные монолитные несущие блоки.
Необходимо отметить, что в большинстве стран объемно-блочное домостроение занимает лишь 1—2% общего объема жилищного строительства, за исключением США, где строится 2% стационарных и 10—20% передвижных домов из объемных блоков. Столь малые объемы применения можно объяснить прежде всего неустойчивостью рынка сбыта строительной продукции (жилых и общественных зданий), относительно небольшими объемами жилищного строительства в ряде стран и необходимостью значительных вложений в заводское производство объемных блоков.
Поскольку капитальные вложения в производство о бьем но-блочных конструкций полной заводской готовности достаточно высоки, экономичное их производство предполагает организацию выпуска крупных партий однотипной продукции, обеспечивающей минимальные издержки при производстве конструкций. Именно по этому пути пошел ряд фирм США, Швеции, Финляндии и других стран, организовавшие промышленное производство конструкций объемно-блочных зданий, реализуемых преимущественно на внутреннем рынке. Эти фирмы достигли высоких технико-экономических показателей, подтверждающих потенциальные возможности объемно-блочного домостроения.
Например, швейцарская фирма «Эль- кон», осуществляющая из сборных железобетонных блоков по системе «Вариэль» строительство в ряде стран (Швейцарии, Франции, ФРГ), выполняет на строительной площадке лишь 10—20% объема работ, тогда как при крупнопанельном методе домостроения на строительной площадке выполняется примерно 60%.
Таким образом, заводская готовность конструкций при применении объемных блоков повышается до 80—90%, т. е. до уровня, прогнозируемого для объемно- блочного домостроения в нашей стране.
По лицензиям фирмы работает 7 заводов, в среднем каждый выпускает 40 объемных блоков в суши в плане 9,60X2,70 м2 и высотой от 3 до 3,6 м. По данным фирмы, за последние 10 лет из таких блоков построены различные здания более 500 тыс. м2 полезной площади, в том числе школы (более 300 тыс. м2), больницы, детские сады (более 56 тыс. м2), административные здания, конторские помещения, растораны, кафе, общежития и жилые дома (индивидуальные и многоквартирные) около 50 тыс. м2.

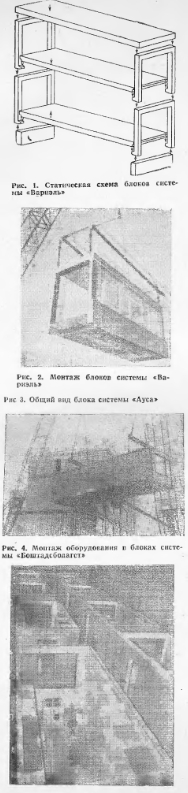

В системе «Вариэль» приняты несущие железобетонные каркасные блоки открытого типа, состоящие по торцам из двух опорных рам, ребристой преднанапряженной панели пола и панели покрытия с подвесным потолком (рис. 1).
Блоки опираются по четырем точкам на стойки несущих рам, они предназначены для возведения зданий до 4 этажей. Пред напряженные панели пола имеют контурные ребра и одно внутреннее ребро высотой 40 см. Толщина плиты между ребрами 6 см. Панель пола рассчитана с учетом дополнительной нагрузки от перегородок в 100 кг/м2. Перегородки и наружные стены устанавливают непосредственно на панель пола. Внутренние перегородки выполняются из гипсовых плит или фанеры с отделкой ш деревянному или металлическому каркасу, с дополнительной акустической (изоляцией в необходимых местах. В не- некоторых случаях применяют двойные перегородки с (воздушным зазором.
Применение открытых блоков — без внутренних продольных стен — позволяет получить варианты планировок для зданий различного назначения. Однако в зданиях с небольшими, часто повторяющимися ячейками (жилые дома, общежития) возникает необходимость выполнять дополнительные работы большого ¦объема по устройству внутренних перегородок, а также применять специальные меры для защиты отделки и оборудования от загрязнения и хищений при перевозке. Видимо, по этим причинам для жилых зданий до настоящего времени применялось всего около 10% блоков, выпускаемых заводами фирмы. Однако уже имеются сведения, что в 1974 г. 85% продукции фирмы — блоки для жилых зданий.
Для строительства 2800 квартир в год фирма содержит 330 рабочих, в том числе 250 чел. работают на заводе в Тампере, изготовляющем конструкции. По данным фирмы, система «Ауса» позволяет перенести в заводские условия около 50% всех трудовых затрат на возведение дома. На строительной площадке монтируются также лестничные марши, водостоки, выполняются работы до отделке наружных стен, а также внутренняя отделка или оклейка обоями.
О скорости строительства домов той системе говорит тот факт, что дом Полностью готов >к заселению через после начала монтажа. В Тампере за 2 рабочих дня фирма смонтировала 6-этажный жилой дом и добилась экономии до 10% затрат по сравнению с обычно применяемыми методами строительства.
Фирма ведет в ряде стран переговоры о продаже лицензий, в частности, в США фирма «Кемай США Лтд» начинает строить в г. Нью-Йорке завод системы «Ауса» производительностью до 3000 блоков в год. Ожидаемая экономия составит около 10% по сравнению с обычными способами строительства.
Работающая по лицензии датской фирмы «Ларсен Нильсен» шведская фирма «Боштадсболагет» (Гетеборг) производит конструкции для полносборных зданий блочно-панельной системы, при которой в пространственных элементах из тяжелого бетона сосредоточены наиболее трудоемкие инженерные устройства квартиры, что повышает уровень сборности крупнопанельных зданий.
Объемные блоки типа «стакан» нескольких типоразмеров и с разным набором вспомогательных помещений выполняются цельноформованными из железобетона и заменяют часть внутренних несущих конструкций здания.
Фирма возводит многоэтажные дома, в каждой квартире которых имеется по крайней мере один пространственный элемент, который используется в качестве контейнера для транспортирования и хранения материалов и оборудования, используемых на строительной площадке для установки в жилых помещениях.
Конструкции объемных блоков рассчитаны для применения в домах высотой до 10 этажей. Блоки включают кухню, ванную, нишу для ванной или кухни, лифты. Максимальный размер блоков 5,69X2,56 м, высота 2,7 м, толщина стен составляет от 7 до 16 ом, масса 14,6 т, марка бетона 250.
Предназначенный для изготовления объемных блоков заводской пролет цеха имеет ширину 20 м и длину 114 м и обслуживается двумя мостовыми кранами грузоподъемностью 5 т и одним — грузоподъемностью 20 т. В пролете расположены две линии поточного производства для кухонных блоков и две — для сантехнических. Одна линия—для возврата освободившихся поддонов. К цеху примыкает склад деталей.
Участок формования блоков состоит из 8 установок, управляемых с общего пульта. Технологический поток включает в себя 7 постов, что соответствует семи дням производственного процесса (формования, твердения, комплектации, отделке и защите блоков).
На заводе обеспечивается высокая прочность размеров блоков и качество поверхностей, благодаря чему бетонные стены не требуют особой обработки, а прямо окрашиваются или оклеиваются обоями.
Блоки выпускают с завода полностью отделанными. Особенность конструкции состоит в том, что стены блоков не армируются, за исключением обрамления проемов; арматура укладывается лишь в перекрытия.
Высокая точность изготовления способствует качественному монтажу блоков, которые устанавливаются друг на друга через неопреновые прокладки, что обеспечивает равномерную передачу нагрузки и улучшает звукоизоляцию.
Ниже (табл. 2) приводятся данные фирмы о трудоемкости возведения 1 м2 общей площади в чел.-ч/м2 при различных методах возведения зданий.
