Усадка
Бетон при твердении на воздухе уменьшается в объеме, а в воде увеличивается. Механизм усадки объясняется старением геля цементного камня и капиллярными явлениями, вызванными перемещением в микропорах свободной воды. Первая причина обусловливает затухание деформации усадки, вторая — ее обратимость. Рост усадки бетона зависит от многих факторов: расхода цемента, водоцементного отношения, снижения влажности воздуха и т. д. Снизить усадку можно введением заполнителя, повышением содержания трехкальциевого алюмината в цементе, увеличением добавки гипса, добавкой в цементнопесчаную смесь сульфитно-дрожжевой бражки, а также рядом технологических мероприятий.
И. И. Улицкий дает следующие значения предельной относительной деформации усадки:

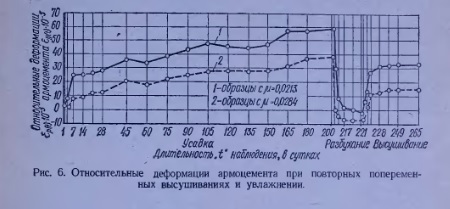

При повторном переменном высушивании и увлажнении армоцемента относительные деформации усадки мелкозернистого бетона уменьшались. Со временем усадка затухает, приближаясь ассимптотически к определенному пределу.
Исследованиями установлено, что при правильной организации технологии жесткой бетонной смеси, ее виброактивации и уплотнении бетона с вибрацией не менее 6000 кол/мин можно получить мелкозернистый бетон с усадкой, не превышающей средние значения усадки обычного бетона.
Для прогнозирования и обнаружения предельных величин усадки мелкозернистого бетона можно пользоваться методиками.
Следует отметить, что обычно деформация усадки зависит от масштабного фактора (чем меньше образец, тем больше его усадка). В отношении армоцементных конструкций это положение менее применимо, так как между сечениями исследуемых образцов и натурных конструкций разницы почти нет.
